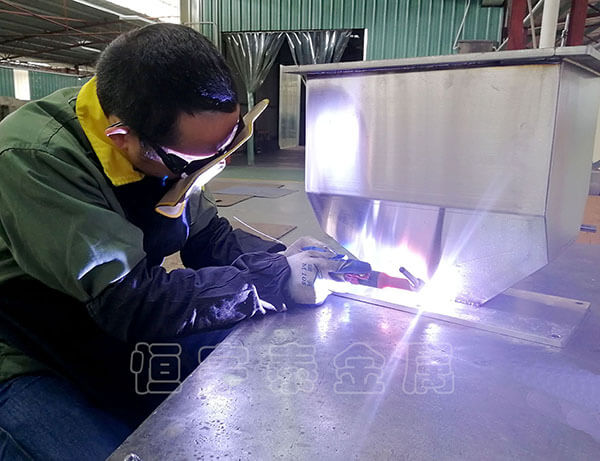

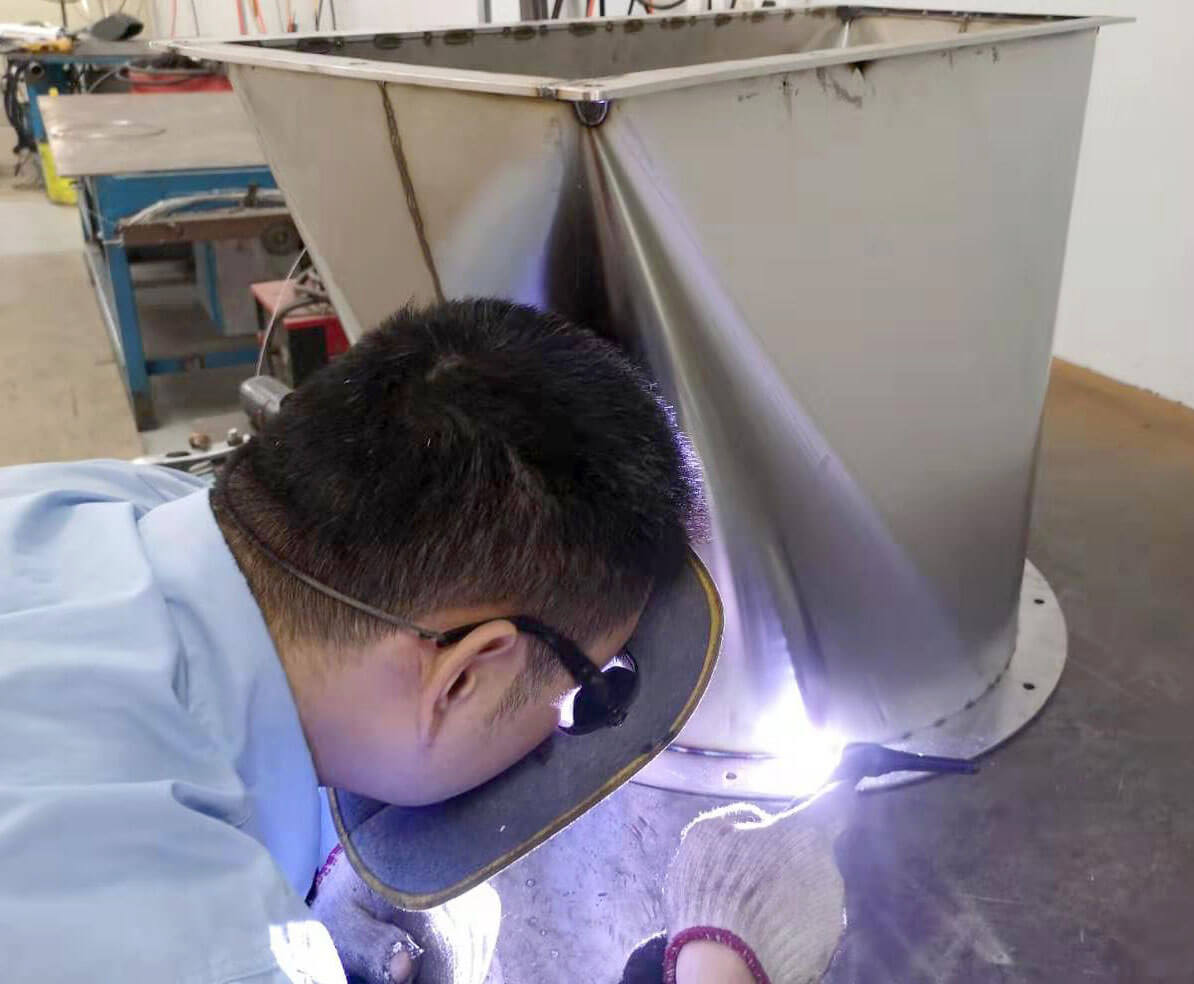

不銹鋼焊接安全的要點(diǎn)：

1、防風(fēng)與換氣。有風(fēng)的地方，務(wù)請(qǐng)采取擋網(wǎng)的措施，而在室內(nèi)則應(yīng)采取適當(dāng)?shù)膿Q氣措施；

2、采用垂直外特性的電源，直流時(shí)采用正極性（焊絲接負(fù)極）；

3、一般適合于6mm以下薄板的焊接，具有焊縫成型美觀，焊接變形量小的特點(diǎn)；

4、保護(hù)氣體為氬氣，純度為99.99%。當(dāng)焊接電流為50～150A時(shí)，氬氣流量為8～10L/min，當(dāng)電流為150～250A時(shí)，氬氣流量為12～15L/min；

5、鎢極從氣體噴嘴突出的長(zhǎng)度，以4～5mm為佳，在角焊等遮蔽性差的地方是2～3mm，在開槽深的地方是5～6mm，噴嘴至工作的距離一般不超過(guò)15mm；

6.為防止焊接氣孔之出現(xiàn)，焊接部位如有鐵銹、油污等務(wù)必清理干凈；

7.焊接電弧長(zhǎng)度，焊接普通鋼時(shí)，以2～4mm為佳，而焊接不銹鋼時(shí)，以1～3mm為佳，過(guò)長(zhǎng)則保護(hù)效果不好；

8.對(duì)接打底時(shí)，為防止底層焊道的背面被氧化，背面也需要實(shí)施氣體保護(hù)；

9.為使氬氣很好地保護(hù)焊接熔池，和便于施焊操作，鎢極中心線與焊接處工件一般應(yīng)保持80～85°角,填充焊絲與工件表面夾角應(yīng)盡可能地小，一般為10°左右。
